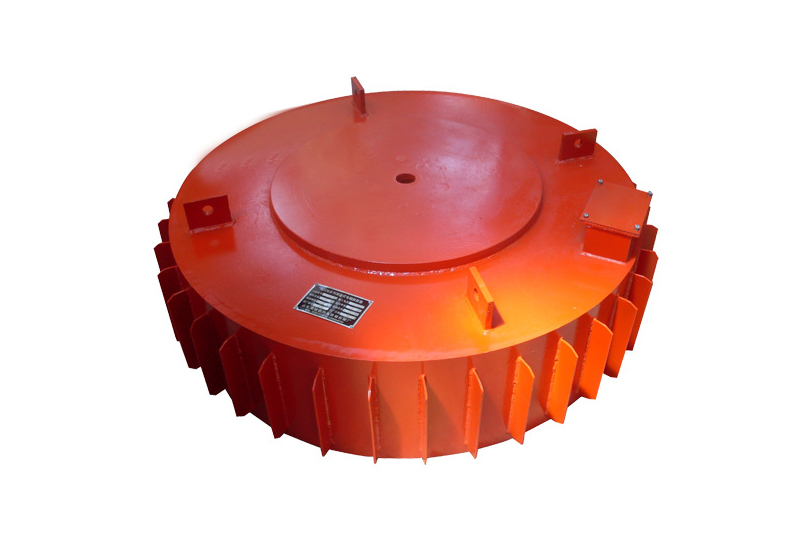

RCDB系列干式电磁除铁器（亦称PDC系列盘式RCDY系列）是一种用于清除粉状或块状非磁性物料中染铁的除铁装置。其内部采用电工专用树脂浇注，自冷式全密封结构，具有透磁深度大、吸力强、防尘、防雨、耐腐蚀等特点，在极其恶劣的环境中仍能可靠运行。
该产品可除去混杂在非磁性物中0.1～30公斤的铁磁性物质。
该产品有自卸式电磁除铁器：RCDD系列干式自卸式电磁除铁器
适用范围：
用于破碎机前及输送机胶带上的任何物料除铁，可适用于各种恶劣的环境条件。
技术特点：
磁路采用计算机模拟设计，透磁深度大，磁力强。
内部采用电工专用树脂浇注，自冷式全密封结构，防尘、防雨、耐腐蚀。
波翅型散热片，使散热面积大大增加，有效控制了温升。
可有效吸除混杂在非磁性物料中0.1-35公斤的铁磁性物质。
RCDB系列（圆盘式）干式电磁除铁器动画演示：

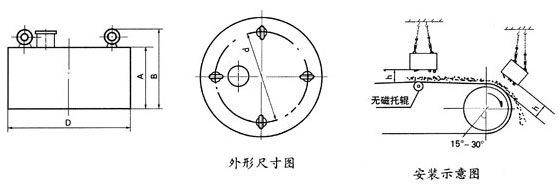

外形尺寸及安装示意图：
主要技术参数：（普通系列）
|
型号 |
适应带速mm |
悬挂高度mm |
磁场强度≥MT |
物料厚度≤mm |
励磁功率≤kw |
适应带速≤m/s |
重量 kg |
|
RCDB-3 |
300 |
75 |
50 |
50 |
0.4 |
2.5 |
185 |
|
RCDB-4 |
400 |
100 |
50 |
70 |
0.6 |
300 |
|
|
RCDB-5 |
500 |
150 |
60 |
90 |
1.0 |
430 |
|
|
RCDB-6 |
600 |
175 |
60 |
120 |
1.6 |
580 |
|
|
RCDB-6.5 |
650 |
200 |
70 |
150 |
2.0 |
680 |
|
|
RCDB-8 |
800 |
250 |
70 |
200 |
3.6 |
950 |
|
|
RCDB-10 |
1000 |
300 |
70 |
250 |
5.0 |
1520 |
|
|
RCDB-12 |
1200 |
350 |
70 |
300 |
6.8 |
2250 |
|
|
RCDB-14 |
1400 |
400 |
70 |
350 |
9.0 |
2950 |
|
|
RCDB-16 |
1600 |
450 |
70 |
400 |
13.0 |
4800 |
|
|
RCDB-18 |
1800 |
500 |
70 |
450 |
18.0 |
6900 |
主要技术参数：（超强系列）
|
项目 |
冷却方式 |
适应带宽 mm |
额定高度 mm |
磁场强度 mT |
励磁功率 kw |
适应带速 ≤m/s |
外形尺寸mm φD×B |
重量 |
|
|
参数 |
|||||||||
|
型号 |
|||||||||
|
RCDB-6.5 |
T1 |
干 式 自 冷 |
650 |
200 |
90 |
4 |
5.8 |
960*390 |
920 |
|
T2 |
120 |
6 |
960*480 |
1450 |
|||||
|
T3 |
150 |
10 |
1000*550 |
2120 |
|||||
|
RCDB-8 |
T1 |
800 |
250 |
90 |
5.3 |
1200*400 |
1510 |
||
|
T2 |
120 |
7.5 |
1200*450 |
1920 |
|||||
|
T3 |
150 |
11.5 |
1300*520 |
2600 |
|||||
|
RCDB-10 |
T1 |
1000 |
300 |
90 |
7.1 |
1300*450 |
2320 |
||
|
T2 |
120 |
9 |
1300*540 |
3010 |
|||||
|
T3 |
150 |
14 |
1500*560 |
3480 |
|||||
|
RCDB-12 |
T1 |
1200 |
350 |
90 |
9 |
1500*480 |
3290 |
||
|
T2 |
120 |
13.5 |
1500*560 |
4100 |
|||||
|
T3 |
150 |
16 |
1600*620 |
5300 |
|||||
|
RCDB-14 |
T1 |
1400 |
400 |
90 |
11.5 |
1750*580 |
4500 |
||
|
T2 |
120 |
18 |
1750*700 |
6100 |
|||||
|
T3 |
150 |
25 |
1950*880 |
7500 |
|||||
|
RCDB-16 |
T1 |
1600 |
450 |
90 |
18 |
1900*620 |
5800 |
||
|
T2 |
120 |
25 |
1950*680 |
7100 |
|||||
|
T3 |
150 |
40 |
2000*850 |
9320 |
|||||
|
RCDB-18 |
T1 |
1800 |
500 |
90 |
25 |
2150*920 |
7350 |
||
|
T2 |
120 |
32 |
2200*1030 |
9200 |
|||||
|
T3 |
150 |
45 |
2200*1030 |
13800 |
|||||
|
RCDB-20 |
T1 |
2000 |
550 |
90 |
30 |
2200*1030 |
8600 |
||
|
T2 |
120 |
40 |
2350*1080 |
13500 |
|||||
|
T3 |
150 |
50 |
2650*1320 |
17200 |
|||||
