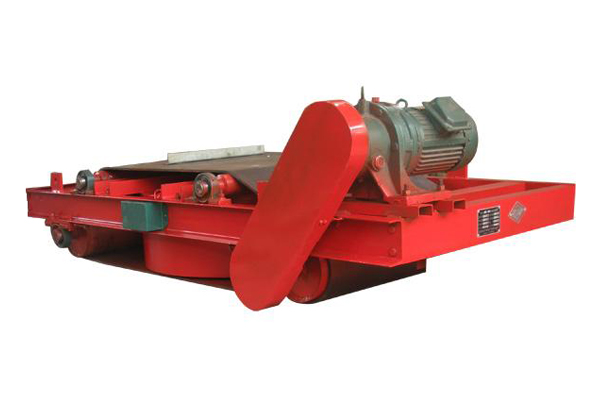

RCDD干式自卸式电磁除铁器

RCDD干式自卸式电磁除铁器,是在RCDB系列超强干式电磁除铁器基础上,增加了自动卸铁机构的改型产品,能够连续自动卸铁,适用于各种恶劣环境下选用。
  适用范围:
  用于破碎机前及输送机胶带上的任何物料除铁,可适用于各种恶劣的环境条件。

技术特点:

  磁路采用计算机模拟设计,透磁深度大,磁力强。

  内部采用电工专用树脂浇注,自冷式全密封结构,防尘、防雨、耐腐蚀。

  自动卸铁,维护简便,滚筒腰鼓型结构,具备皮带自动纠偏功能,特制全密封轴承座,可实现长期无故障运行。

  产品配套性好,整流设备功能齐全,具有手动和集控功能,能满足多重场合的使用要求。

  可有效吸除混杂在非磁性物料中0.1-35公斤的铁磁性物质。

自卸式除铁器动画演示:

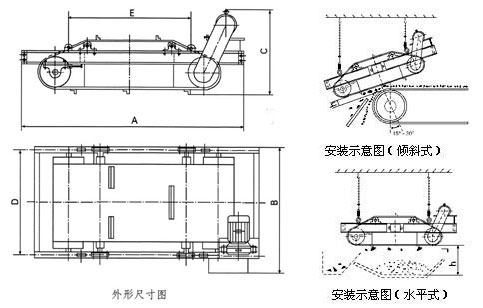

外形尺寸及安装示意图:



主要技术参数:(普通系列)

型号

适应带宽mm

额定吊高mm

磁场强度≥MT

物料厚度≤mm

励磁功率≤KW

驱动功率≤KW

适应带速≤m/s

重量Kg

外型尺寸mm

A

B

C

D

E

RCDD-5

500

150

60

100

1

1.5

2.5

950

2020

1040

775

853

1000

RCDD-6

600

175

60

130

1.8

1.5

1380

2140

1100

800

910

1100

RCDD-6.5

650

200

70

150

2

2.2

1490

2275

1190

820

988

1250

RCDD-8

800

250

70

200

3

2.2

1770

2540

1480

865

1287

1350

RCDD-10

1000

300

70

250

4.5

3

2380

2750

1635

940

1420

1400

RCDD-12

1200

350

70

300

5.8

3170

3000

1800

1010

1580

1700

RCDD-14

1400

400

70

350

6.7

4

4800

3500

2050

1050

1800

2000

RCDD-16

1600

450

70

400

9.5

5.5

6300

3900

2450

1180

2200

2350

RCDD-18

1800

500

70

400

12.5

7.5

7800

4400

2850

1290

2600

2800

主要技术参数:(超强系列)

项目

冷却方式

适应带宽 mm

额定高度 mm

磁场强度 mT

励磁功率 ≤kw

驱动功率 kw

适应带速 ≤m/s

外形尺寸mm φD×B

重量

参数

型号

RCDD-6.5

T1

650

200

90

4

2.2

5.8

2320*1190*820

1800

T2

120

6

2.2

2540*1350*860

2250

T3

150

10

2.2

2750*1400*860

2950

RCDD-8

T1

800

250

90

5.3

2.2

2520*1350*880

2320

T2

120

7.5

2.2

2750*1630*880

2560

T3

150

11.5

3

2800*1650*920

3450

RCDD-10

T1

1000

300

90

7.1

3

2750*1650*920

3100

T2

120

9

3

2920*1750*950

3700

T3

150

14

4

3000*1800*960

4600

RCDD-12

T1

1200

350

90

9

4

2950*1750*950

4320

T2

120

13.5

4

3150*2050*950

5320

T3

150

16

5.5

3450*2050*960

6100

RCDD-14

T1

1400

400

90

11.5

4

3200*2100*960

6390

T2

120

18

5.5

3750*2250*1180

7400

T3

150

25

5.5

3900*2250*1180

8200

RCDD-16

T1

1600

450

90

18

5.5

3900*2200*1150

7150

T2

120

25

5.5

4100*2450*1200

8700

T3

150

40

7.5

4100*2450*1260

11750

RCDD-18

T1

1800

500

90

25

7.5

4100*2450*1230

9550

T2

120

32

7.5

4350*2600*1280

11540

T3

150

45

11

4350*2650*1280

15000

RCDD-20

T1

2000

550

90

30

7.5

4600*2650*1280

12460

T2

120

40

11

4950*2850*1300

14700

T3

150

50

11

4950*2850*1350

18690
