RCYPⅡ系列永磁自卸式除铁器

RCYPⅡ系列永磁自卸除铁器,总体尺寸小,适用于空间狭窄的场地。结构紧凑,便于吊装,维修管理方便。噪音低,能实现连续吸、弃铁。广泛应用于环保、木业、粮食、铸造、化工、建材、矿山、轻工等行业除铁。0.1-25公斤的铁磁性物质。

技术特点:

  磁路采用计算机模拟设计,完美的多磁极结构,磁场强度高,梯度大,吸力大。

  高性能钕铁硼做磁源,磁能积高,不易退磁,十年退磁不超过5%。

  腰鼓型滚筒结构,具备自动纠偏,全密封轴承座,密封性好,能适应各种恶劣环境。

  皮带自动卸铁,可保证长期无故障连续运行。

  结构紧凑,适于安装空间受限制的场合。

  控制部分可与皮带机连锁,实现就地手动控制和集中控制两种方式。

RCYPⅡ系列永磁自卸除铁器工作原理:

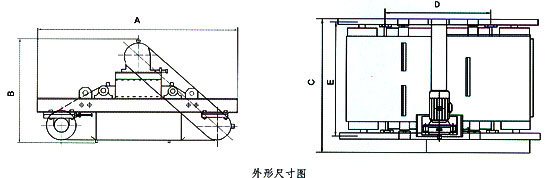

外形尺寸及安装示意图:



主要技术参数:(普通系列)



型号

适应带宽mm

额定吊高mm

磁场强度≥mT

物料厚度≤mm

驱动功率≤kw

适应带速≤m/s

重量kg

外形尺寸 mm
A B C D E

RCYPⅡ-5

500

150

60

80

1.1

4.5

780

1550 850 936 950 755

RCYPⅡ-6

600

175

60

120

1.5

920

1700 895 1020 1000 835

RCYPⅡ-6.5

650

200

70

200

1.5

1060

1750 895 1075 1050 888

RCYPⅡ-8

800

250

70

200

2.2

1320

1940 935 1280 1200 1088

RCYPⅡ-10

1000

300

70

250

3

1820

2170 1050 1530 1400 1315

RCYPⅡ-12

1200

350

70

300

4

2500

2450 1140 1740 1500 1510

RCYPⅡ-14

1400

400

70

350

4

3550

2680 1140 1920 1600 1780

RCYPⅡ-16

1600

450

72

400

5.5

4860

2850 1215 2140 1750 1860

RCYPⅡ-18

1800

500

72

450

7.5

5950

3380 1290 2420 2010 2120

注:各型号都有高于国标的特强型T1、T2和T3产品设计,额定吊高处磁场强度分别为90mT、120mT、150mT。

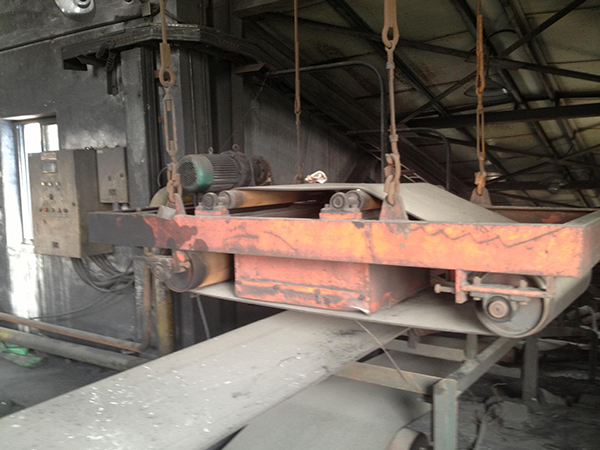

RCYPⅡ系列永磁自卸除铁器使用现场:

RCYPⅡ系列永磁自卸除铁器使用现场
