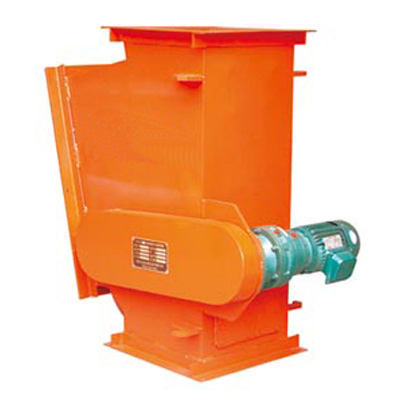

RCGZ型管道式自卸除铁器由管道体、驱动装置、磁体运行装置三大部分组成，驱动装置安装在管道壁上，通过链轮、链条带动管道体内磁分离腔的磁体运行装置运转，永磁体将管道内物料中混杂的铁磁性物质通过出铁口排出管道外。
主要用于水泥行业：选粉机选粉后的回磨粗粉及孰料预粉碎后入磨前的细粉除铁，防止铁粒在磨内积聚，从而提高磨机的生产效率和水泥的比表面积，水泥灌装工序前的除铁，可以将混杂与水泥中的铁质自动清选、排放、保障生产稳定运行。
设备特点:
变形壳转动为磁系运转，从结构上加大了磁系的作用过程，配以独特的分离机构，铁杂物分享更彻底。采用耐高温、强磁力的钕铁硼磁材，磁场强度高。整机串接于粉料输送管道中，法兰式联接，安装方便。除铁、卸铁自动完成，设备运转无需专人看管。永磁体做磁源，无需耗电，小功率电力排渣，耗电极低，结构紧凑，工作稳定可靠。

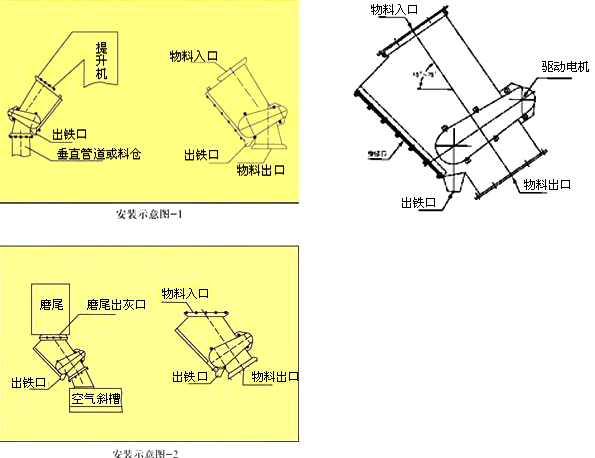

RCGZ型管道式自卸除铁器结构图：
RCGZ型管道式自卸除铁器动画示意图：
主要技术参数：
|
项目 |
适应产量T/h |
管道外形尺寸mm |
法兰接口尺寸mm |
适应坡度 |
工作方式 |
适应粒度mm |
电机功率kw |
重量kg |
|
参数 |
||||||||
|
型号 |
||||||||
|
RCGZ-3 |
100 |
1450*350*350 |
450*450 |
55°～60° |
连续自动 |
≤25 |
0.55 |
350 |
|
RCGZ-4 |
150 |
1450*450*350 |
560*460 |
0.55 |
550 |
|||
|
RCGZ-5 |
200 |
1450*500*500 |
600*600 |
0.55 |
780 |
|||
|
RCGZ-6 |
400 |
1600*800*500 |
900*600 |
0.75 |
1100 |
|||
|
RCGZ-7 |
600 |
1600*900*500 |
1000*600 |
1.5 |
1800 |
|||
|
RCGZ-8 |
800 |
1800*1000*600 |
1100*700 |
1.5 |
2300 |
|||
|
RCGZ-10 |
1000 |
1800*1200*650 |
1300*750 |
2.2 |
2800 |
